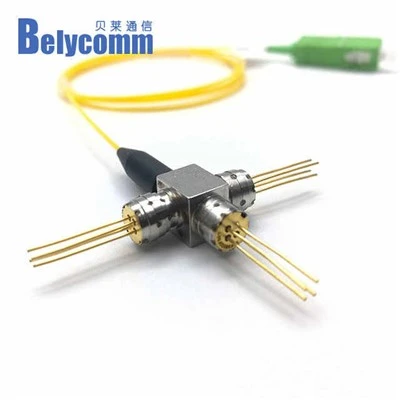

1490 нм фільтр WDM модуль BOSA
Номер моделі: BLQ-PFA-T34R5
Торгова марка: Belycomm
Тип монтажу: універсальний
Опис: FWDM BOSA
Тип: лазерний діод
- Введення продукту
Опис відео
Ключові атрибути
| Номер моделі | BLQ-PFA-T34R5 |
| Торгова марка | Belycomm |
| Тип монтажу | універсальний тип |
| опис | FWDM BOSA |
| Тип | Лазерний діод |
| Місце походження | Фуцзянь, Китай |
| Тип упаковки | Поверхневий монтаж |
| Пакет / футляр | Поверхневий монтаж |
| Робоча температура | -20~+70 градусів |
| Серія | FWDM BOSA |
| Тип постачальника | оригінальний виробник, ODM, агентство, роздрібний продавець |
| Медіа доступні | техпаспорт, фото |
| Макс. Зворотна напруга | 2V |
| Макс. Прямий струм | 120 мА |
| Роз'єм | FC/APC |
| Центральна довжина хвилі | 1310/1490 нм |
| Відображати довжину хвилі каналу | 1550 нм |
| Радіус вигину волокна | 30 мм |
| Оптична вихідна потужність | 2 мВт |
Упаковка та доставка
| Продаж одиниць | Один предмет |
| Один розмір упаковки | 29Х22,5Х5,5 см |
| Разова вага брутто | 1000 кг |
Час виконання
| Кількість (шт.) | 1 - 100 | 101 - 1000 | 1001 - 10000 | > 10000 |
| Час виконання (днів) | 16 | 17 | 20 | Підлягає переговорам |
Опис продукції
Особливості
* Передавач серії CWDM з MQW DFB-LD
* Низькі внесені втрати, низькі зворотні втрати
* Низький рівень шуму, низькі спотворення. Низький пороговий струм
* Вбудований оптичний ізолятор
* Висока стабільність і надійність
Додатки
* Термінал світлової схеми, блок оптичної мережі
* FTTH
* Оптичний трансивер
* Системи кабельного телебачення
* Системи WDM
Специфікація
Абсолютний максимальний рейтинг (Tc=25 градус )
|
Параметр |
символ |
Рейтинги |
одиниця |
Примітки |
одиниця |
|
Зворотна напруга (LD) |
Vr(LD) |
2 |
V |
CW |
мА |
|
Прямий струм (LD) |
Якщо (LD) |
120 |
мА |
CW |
V |
|
Зворотна напруга (MPD) |
Vr(PD) |
15 |
V |
CW |
мА |
|
Прямий струм (MPD) |
Якщо (PD) |
2 |
мА |
CW |
V |
|
Температура зберігання |
Tstg |
-40~ +85 |
ступінь |
- |
ступінь |
|
Робоча температура |
Топр |
-20~ +70 |
ступінь |
- |
ступінь |
|
Температура/час паяння свинцю |
ц |
260/10 |
ступеня /С |
- |
ступеня /С |
|
Межа текучості волокна |
- |
1 |
кгс |
- |
мм |
|
Радіус вигину волокна |
- |
30 |
мм |
- |
Оптичні та електричні характеристики передавача (Tc=25 градус )
|
Параметр |
символ |
Хв |
Тип |
Макс |
одиниця |
Тестовий стан |
|
Центральна довжина хвилі |
λc 1 |
1300 |
1310 |
1320 |
нм |
CW, Po= Pf |
|
λc 2 |
1480 |
1490 |
1500 |
нм |
CW, Po= Pf |
|
|
Пороговий струм |
Іт |
3 |
- |
15 |
мА |
CW, T=25 ступінь |
|
- |
- |
50 |
мА |
CW, T=85 ступінь |
||
|
Робоча напруга |
Vf |
- |
1.2 |
1.5 |
V |
|
|
Оптична вихідна потужність |
Pf 1 |
2.0 |
- |
2.5 |
мВт |
Якщо=Ith+20мА@1310 нм |
|
Pf 2 |
2.0 |
- |
2.5 |
мВт |
Якщо=Ith+20мА@1490 нм |
|
|
Час підйому/спаду (20-80%) |
Tr/Tf |
- |
- |
0.2 |
нс |
Якщо=Ith, Po=Pf, 50 Ом |
|
Монітор струму |
ім |
100 |
- |
1000 |
uA |
CW,Po= Pf |
|
Ємність |
C |
- |
10 |
15 |
PF |
VRD=5V, f=1MHz |
|
Темна течія |
ID |
- |
- |
100 |
nA |
VRD=5V |
|
Спектральна ширина (-20 дБ) |
Δλ |
- |
0.5 |
1 |
нм |
CW, якщо=Ith+20мА |
|
Ефективність схилу |
SE |
0.1 |
- |
- |
W/A |
CW, якщо=Ith+20мА |
|
Помилка відстеження |
TE |
-1.5 |
- |
1.5 |
дБ |
CW, Im=Constant & |
|
Бічний режим |
SMSR |
30 |
- |
- |
дБ |
CW, Po= Pf |
|
Оптична ізоляція |
ISO |
30 |
- |
- |
дБ |
|
|
Композит другого-порядку |
ОГС |
- |
- |
-50 |
dBc |
2 тональний тест, |
|
Композитний потрійний такт |
CTB |
- |
- |
-60 |
dBc |
2 тональний тест, |
|
Шум відносної інтенсивності |
RIN |
- |
- |
-134 |
дБ/Гц |
Оптичні та електричні характеристики приймача (Tc=25 градус )
|
Параметр |
символ |
Хв |
Тип |
Макс |
одиниця |
Тестовий стан |
|
Дальність виявлення |
λ |
1540 |
1550 |
1565 |
нм |
|
|
Чуйність |
R |
0.85 |
- |
A/W |
VR=5V, λ=1550нм |
|
|
Темна течія |
ID |
- |
- |
1.0 |
nA |
VR=5V |
|
Смуга пропускання (-3 дБ) |
BW |
2 |
2.5 |
- |
ГГц |
|
|
Потужність насичення |
P |
3 |
- |
- |
дБм |
|
|
Ємність |
C |
- |
0.6 |
1.0 |
пФ |
VR=5V |
|
Час підйому та падіння |
Tr/Tf |
- |
0.1 |
- |
нс |
RL=50Ω |
|
IMD2 |
IMD2 |
- |
-70 |
- |
dBc |
λ=1550нм |
|
IMD3 |
IMD3 |
- |
-80 |
- |
dBc |
λ=1550нм |
|
Зворотна напруга |
VR |
- |
- |
30 |
V |
|
|
Повернення втрати |
RL |
40 |
- |
- |
дБ |
λ=1550нм |
Контурна схема та призначення шпильок
